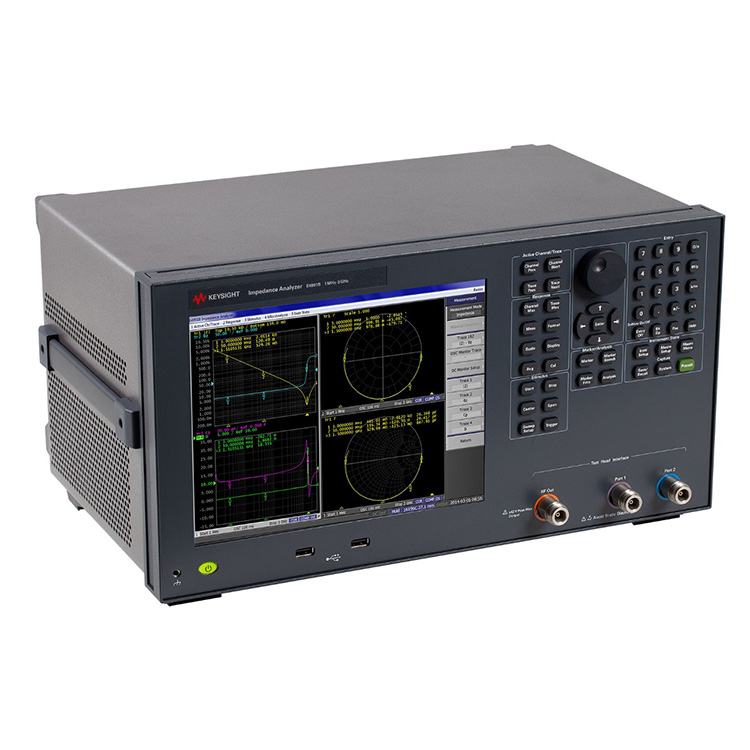

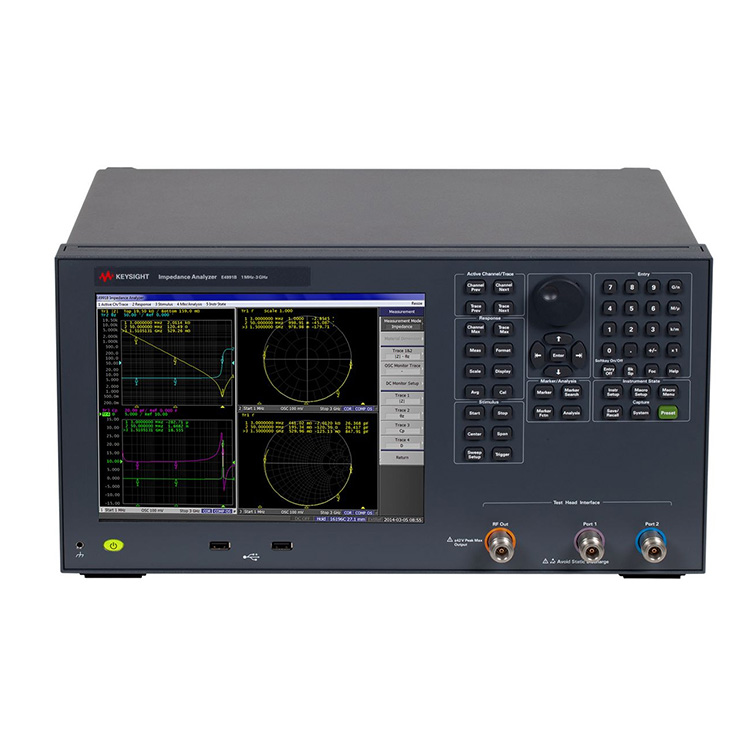

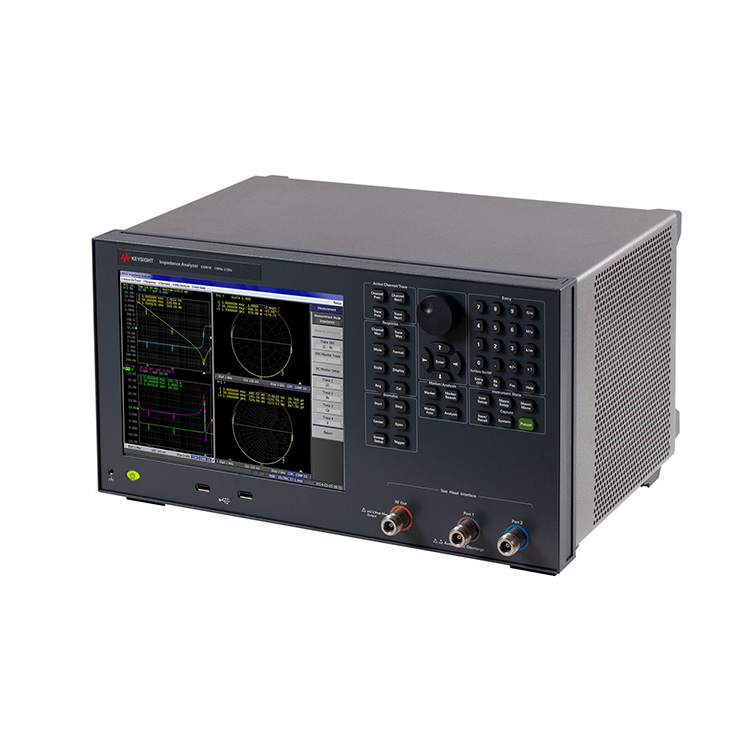

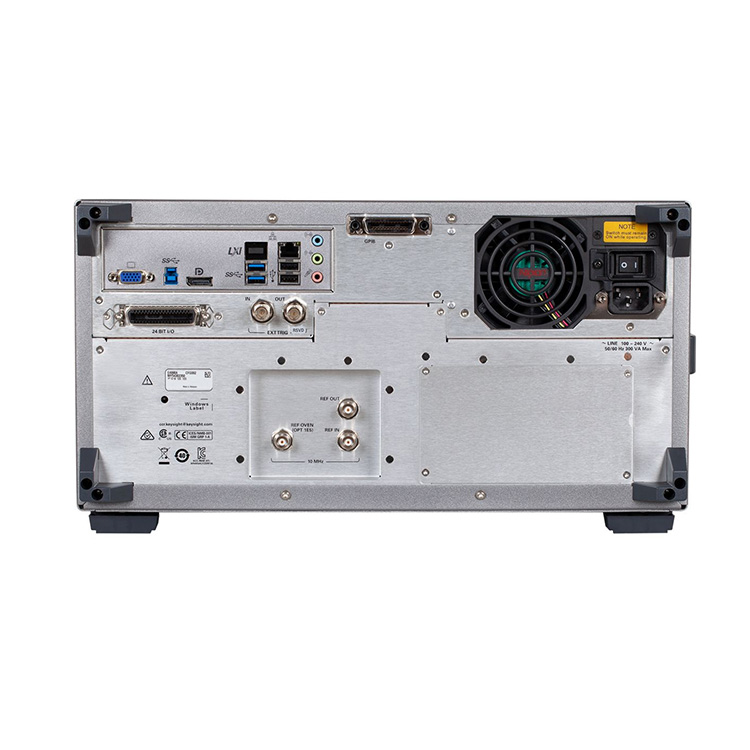

E4991B Анализатори на импеданс

Акценти

Можете да бъдете спокойни, че купувате анализатори на импеданс E4991B от нашата фабрика. E4991B Анализатор на импеданс 1 MHz - 3 GHz

Анализаторът на импеданс Keysight E4991B е идеалното решение за характеризиране и оценка на електронни компоненти, полупроводникови устройства и материали.

Три опции за надграждане на честота: 1 MHz до 500 MHz/1 GHz/3 GHz

Основна точност ±0,65% и диапазон на импеданс от 120 mΩ до 52 kΩ (10% диапазон на точност на измерване)

Параметри на измерване: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Изисква се опция 001)

Вградено DC отклонение (Опция 001): 0 V до ±40 V, 0 A до ±100 mA

4-канален и 4-траен на 10,4-инчов цветен LCD със сензорен екран

Функция за анализ на данни: Анализ на еквивалентна верига, тест на гранична линия

Измерване на диелектрични/магнитни материали (Опция 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', ​​μr'', tanδ(μ)

Възможности за измерване на температурни характеристики (Опция 007) и надеждно измерване на пластини (Опция 010)

Опциите за измерване на материала предоставят възможност за анализ на температурните характеристики (Опция 007) и функция за директно отчитане на диелектрична проницаемост и пропускливост (Опция 002).

Комплектът за свързване на сондовата станция (Опция 010) предлага точно решение за измерване на импеданса върху пластина или микрокомпонент до 3 GHz.

E4991B поддържа голямо разнообразие от тестови аксесоари, предназначени да направят измерванията лесни и надеждни.

Независимо дали сте в R&D, QA или инспекция, E4991B е идеално решение за характеризиране и оценка на електронни компоненти, полупроводникови устройства и материали.

За измерване на материали, E4991B работи с комплекта за измерване на материали N1500A-005 и осигурява лесни измервания (до 1 GHz), от настройка на приспособления до генериране на отчет.
