Цифрови мултиметри Fluke8558A

Като професионален производител бихме искали да ви предоставим висококачествени цифрови мултиметри Fluke8558A. Мултиметърът 8558A с 8,5 цифри предлага 5 мегаизвадки за секунда дигитализиране с висока разделителна способност за автоматизация на системата в лаборатории и среди за производствени тестове. Новият високоскоростен системен дизайн на Fluke и най-бързата в индустрията възможност за директно дигитализиране позволяват значително увеличаване на пропускателната способност за много автоматизирани системни приложения, които изискват комбинация от най-висока скорост и най-добра точност. Превъзходната точност се доставя в широк диапазон на измерване, над девет функции, с интуитивен потребителски интерфейс на цветен дисплей.

8558A споделя същата платформа като напълно заредения референтен мултиметър 8588A. Платформата разполага с общ интуитивен потребителски интерфейс с лесна за навигация структура на менюто за всички конфигурации и съответстващи SCPI-съвместими команди за автоматизирана среда. Платформата 8588A гарантира минимум 100 000 отчитания в секунда при 4,5 цифри през GPIB, USBTMC или Ethernet и вградена памет за данни, която може да побере до 15 милиона отчитания.

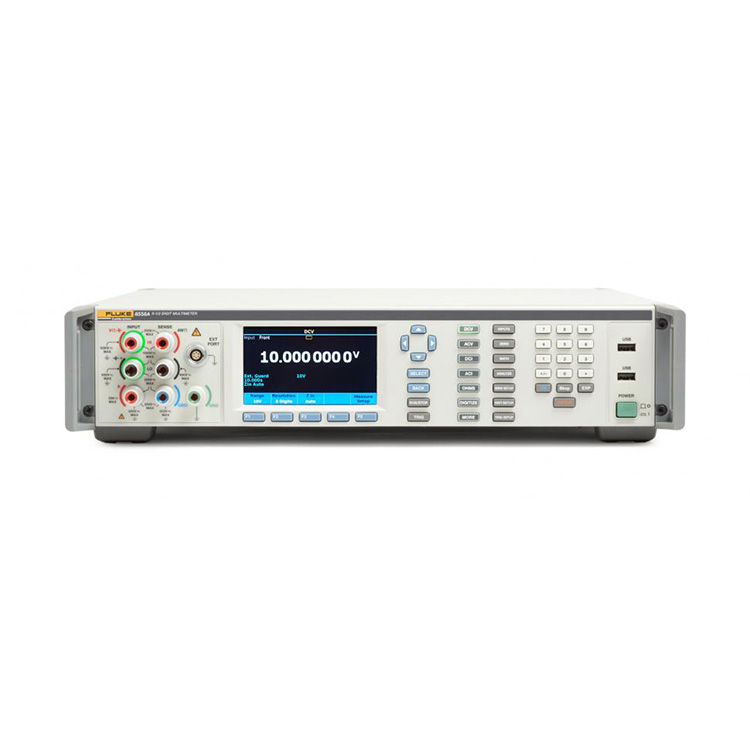

8558A включва надписи

A. Терминали за управление на визуални връзки

Активните терминали светят, насочвайки потребителя да направи правилните връзки.

B. Лесни за достъп конфигурации

Обхват, бленда, входен импеданс, RMS филтър и други конфигурации за измерване са лесно достъпни.

C. Голям, ярък пълноцветен дисплей

Интуитивният потребителски интерфейс и плоската структура на менюто улесняват достъпа до конфигурации и преглед на графики на тенденции, вълнови форми, FFT, хистограма и статистика.

D. Програмируем преден/заден електронен превключвател

Елиминира ръчната работа и позволява незабавни резултати от съотношението чрез една дистанционна команда.

E. 30 A клема (само 8588A; 2A за 8558A)

Позволява най-широкия обхват на измерване на ток в индустрията чрез един терминал.

F. Софтуерни бутони на менюто

Адаптирайте се към активната функция, така че структурата на менюто е интуитивна и лесна за научаване.

Ж. Многоезичен избор

Избор на английски, китайски, френски, японски, корейски, руски и испански.

H. Спусък за стартиране/спиране

Превключва състоянието на непрекъснато или свободно измерване.

I. USB портове

Изтеглете данни бързо и лесно на флашка.

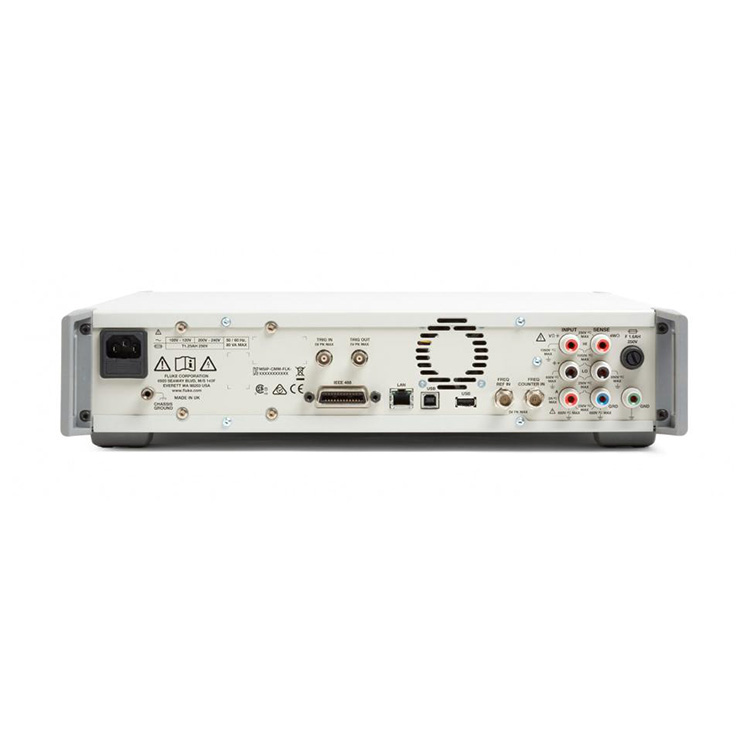

Fluke 8558A с обозначения (отзад)

J. Триг вход/триг изход

Прецизното задействане максимизира синхронизацията в автоматизацията на системата.

К. Честотомер

Позволява измерване на честотен брояч от 100 MHz при 0,5 uHz/z.

L. Входни клеми на задния панел

Огледала на входните терминали на предния панел за съвместимост на връзката и позволява измерване на предно/задно сканиране.

M. IEEE 488, LAN, USB интерфейси

Стандартен дистанционен интерфейс за директна системна интеграция.

N. USB порт

Изтеглете данни бързо и лесно на флашка.

O. 2 A терминал

8558A ключови характеристики и производителност

DC напрежение

100 mV до 1000 V, (1050 V макс.)

2,02x пълна скала

Максимална разделителна способност: 1 nV

4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 година

0,5 μV/V (95 %) 0,65 μV/V (99 %), 24-часова стабилност

Апертура за четене от 0 до 10 s (разделителна способност 200 ns)

DC ток

10 uA до 2 A (8558A)

2,02x пълна скала

Максимална разделителна способност: 1 pA

9 μA/A (95 %), 12 μA/V (99 %), 1 година

Апертура за четене от 0 ns до 100 s

AC напрежение

10 mV до 1000 V, 1 Hz до 10 MHz, (1050 Vrms макс.)

2,02x пълна скала Vpp, 1,2x пълна скала Vrms

Максимална разделителна способност: 1 nV

80 μV/V (95 %), 103 μV/V (99 %), 1 година

AC ток

10 uA до 30 A (само 8588A; 2 A за 8558A)

2,02x пълна скала Vpp, 1 Hz до 100 kHz 1,2x пълна скала Vrms

Максимална разделителна способност: 1 pA

300 μA/A (95 %), 387 μA/V (99 %), 1 година

Съпротива

1Ω до 10 GΩ (макс. 20 GΩ)

2,02x пълна скала

Максимална разделителна способност: 10 nΩ

10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 година

Режим на нисък ток, режим на високо напрежение и обръщане на тока Tru Ohms™

Дигитализирайте V

100 mV до 1000 V, (1050 V макс.)

2,02x пълна скала

Максимална разделителна способност: 18 бита

5 мега-проби в секунда честота на дискретизация

До 20 MHz честотна лента

Дигитализирайте I

10 μA до 30 A (само 8588A; 2 A за 8558A)

2,02x пълна скала

Максимална разделителна способност: 18 бита

5 мега-проби в секунда честота на дискретизация

До 4 MHz честотна лента

Честота или период

Напрежение, до 10 MHz

Ток, до 100 kHz

Честота до 100 MHz на BNC

0,5 μHz/Hz, 1 година

Капацитет

1 nF до 100 mF

400 μF/F, 1 година

температура

PRT и термодвойка

5 mK PRT, 25 mK TC - 1 година

RF мощност

Rhode & Schwarz NRP серия DC I и AC I външен шунт

DC I и AC I външен шунт

A40B и всеки друг външен шунт

Скорост на четене

1 отчитане /s @ 8,5 цифри в паметта

100 000 отчитания /s @ 4,5 цифри в паметта

До 5 000 000 (5 MS/s) отчитания/s в енергонезависима памет при цифровизиране на V и I

До 500 000 отчитания/s трансфер през USB в двоичен формат

Памет за измерване

15 милиона прочитания

7,5 милиона отчитания с непостоянен времеви печат

16 GB енергонезависим

GPIB, USBTMC, Ethernet

Нативни SCPI съвместими дистанционни команди

Режим на емулация 8508A и 3458A

Напълно поддържа библиотека с процедури за калибриране MET/CAL™ в емулация на Fluke 8508A

IVI драйвер

USB флаш устройство за удобно прехвърляне на данни във формат .csv

Задействащи механизми

Ръчен спусък

Външен BNC Trig In и Trig Out

Вътрешен или нивоспусък

Задействане на таймера

Задействане на епоха

Линеен тригер

BUS тригер
