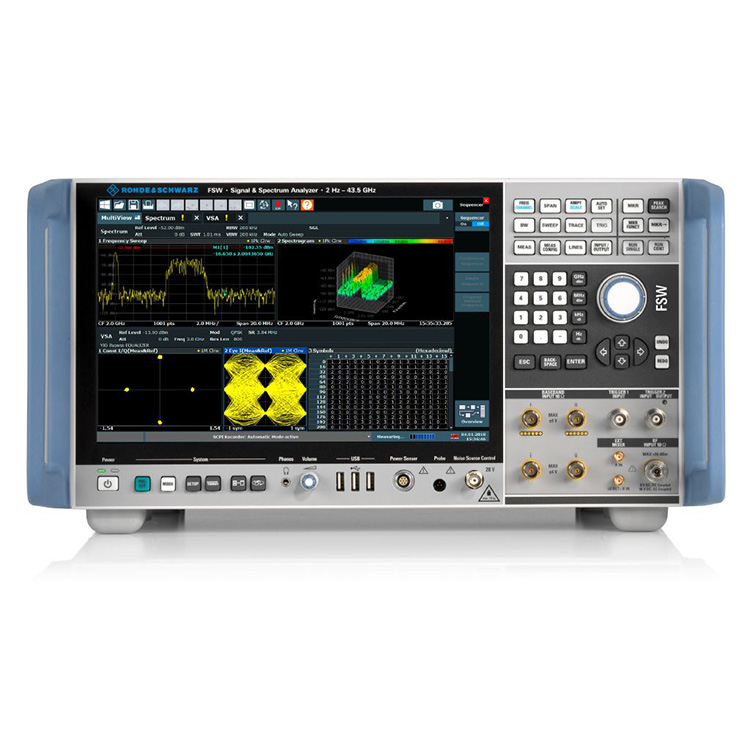

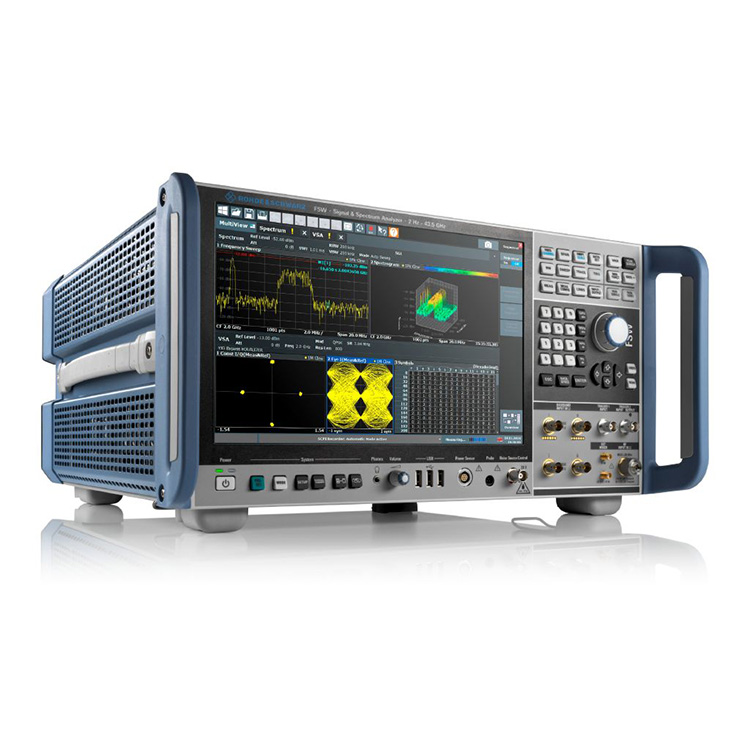

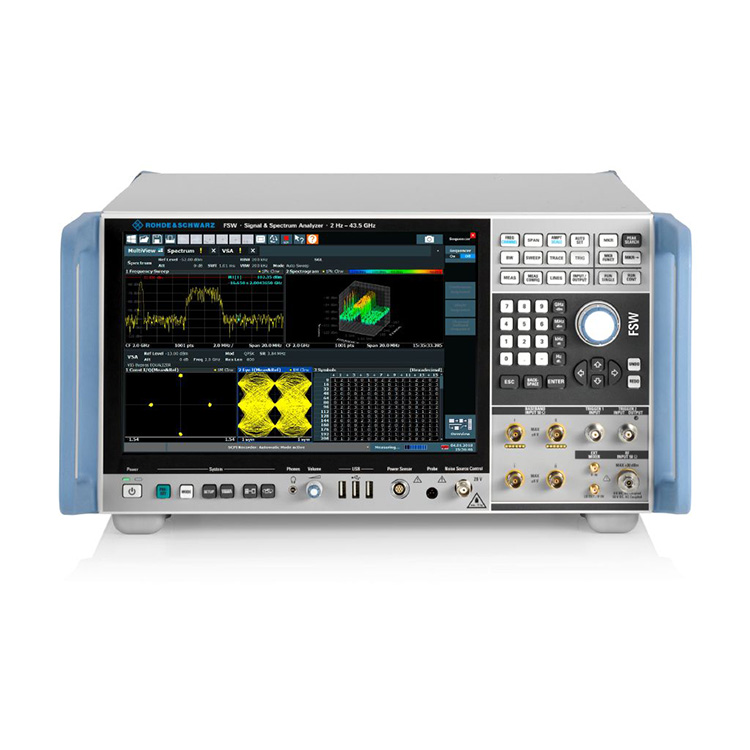

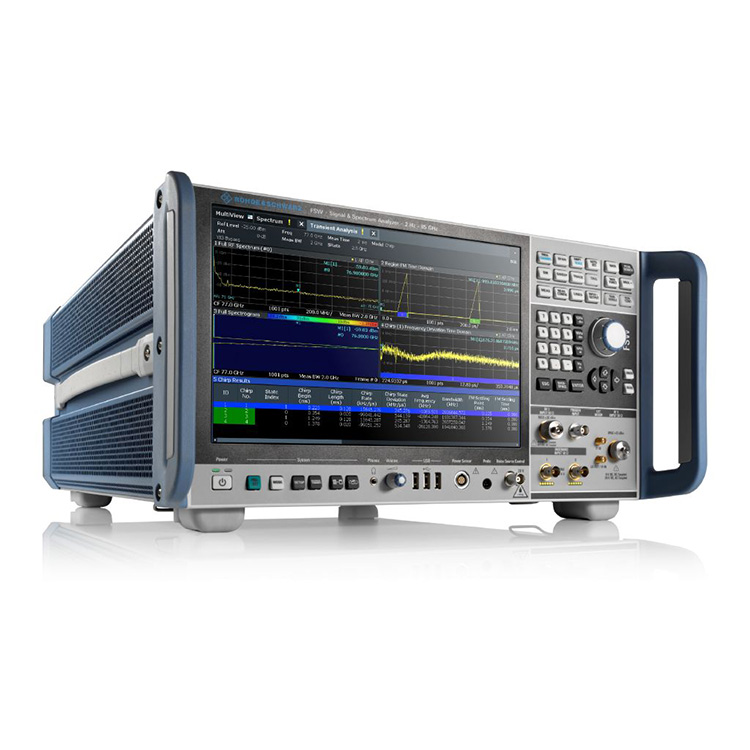

Dongguan Qihang Electronic Technology Co., Ltd. Сигналният и спектрален анализатор R&S FSW43 има характерен дизайн, практическо представяне и конкурентна цена, RBW (широчина на лентата на разделителната способност): RBW е параметър, използван за задаване на честотната лента на филтрите на анализатора. Влияе върху способността за разграничаване на тясно разположени честотни компоненти в спектъра.
| Модели | Честотен диапазон | Фазов шум | Макс. ширина на лентата за анализ |
| R&S®FSW43 Номер на поръчка 1331.5003.43 |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz отместване) |
512 MHz |
Несравним нисък фазов шум и най-добрата чувствителност на пазара
8,3 GHz вътрешна честотна лента за анализ
800 MHz честотна лента за анализ в реално време
SCPI рекордерът опростява генерирането на код
Високият динамичен диапазон позволява изключителна EVM производителност
RF производителност, която отговаря на взискателните изисквания
Анализаторът на сигнал и спектър R&S FSW43 предефинира най-добрите анализатори на сигнали и спектър, предлагайки превъзходен RF фазов шум, показано средно ниво на шума, потискане на интермодулацията и динамичен обхват за ACLR и хармонични измервания.
Фазов шум
Фазов шум при 10 GHz носеща честота при 10 kHz отместване спрямо носещата: тип. –133 dBc (1 Hz).
Проектиран за удобство
12.1’’ мултитъч дисплей с висока разделителна способност с поддръжка на жестове - плосък дизайн с външен вид и усещане на Windows 10
Различни измервания могат да се показват едновременно в отделни прозорци, което улеснява тълкуването на резултатите
Вграденият SCPI рекордер опростява генерирането на код за автоматични измервания с дистанционно управление
Удобен потребителски интерфейс
Усъвършенстван R&S®FSW с 12,1 инча висока резолюция, мултитъч дисплей и много други.
Задълбочен анализ на сигнала на физическия слой на 5G
R&S®FSW мащабируема, широка честотна лента за вътрешен анализ до 8,3 GHz ви позволява да уловите цялата честотна лента на сигнала за връзка надолу и да оцените цялата система.
Опциите R&S®FSW-K144 и R&S®FSW-K145 покриват измервания на връзката надолу и нагоре в лентата на 3GPP 5G NR. Всеки субкадър на сигнала се анализира и се предоставя широк диапазон от резултати от измерване, включително EVM, честота и мощност на различни канали и сигнали.
R&S®FSW-K144 5G Ново радио приложение за връзка надолу
R&S®FSW-K144 открива и задава много параметри автоматично, като ви дава повече време да се концентрирате върху прозренията от подробния анализ.
Бърз и цялостен анализ на радарен сигнал
В допълнение към широката честотна лента за анализ (до 8,3 GHz), функциите за анализ на R&S®FSW са от съществено значение за радарното тестване.
Приложението за измерване на импулс R&S®FSW-K6 измерва всички съответни параметри на импулса с едно натискане на клавиш
Опцията за измерване на страничния лист на времето R&S®FSW-K6S измерва параметрите на компресия на импулса
Опцията R&S®FSW-K60/K60H анализира сигнали за прескачане на честотата
R&S®FSW-K6 опция за измерване на импулса
Приложението за измерване на импулс R&S®FSW-K6 измерва всички съответни параметри на импулса с едно натискане на бутон.
Анализ на широколентов сигнал без изображение в E обхвата
Сигналният и спектрален анализатор R&S®FSW85 разполага с YIG преселектор за честоти между 8 GHz и 85 GHz, осигуряващ спектрален анализ без изображения. Широката честотна лента за анализ (до 8,3 GHz), комбинирана с опцията R&S®FSW-K60/-K60C анализ на преходни процеси/измерване на чирп, ви позволява да характеризирате до 5 GHz широки FMCW сигнали като тези, използвани в автомобилните радари.
Автомобилни радарни измервания
FMCW сигнал с 2 GHz честотна лента при 77 GHz, измерен с опцията R&S®FSW-K60C и R&S®FSW-B2001 2 GHz вътрешно разширение на честотната лента
Високоефективни измервателни решения за проектиране, разработване и тестване на сателитни полезни товари, подсистеми и компоненти за полезни товари
R&S®FSW предлага специализирани измервателни приложения за най-критичните измервания като групово забавяне, линейност, трансфер на печалба, коефициент на шумова мощност (NPR) и т.н. Той също така демодулира сателитни RF сигнали на няколко стандарта като DVB-S2X и OneWeb. R&S®FSW мащабируема, широка честотна лента за анализ (до 8,3 GHz) отговаря на нарастващото търсене на широка честотна лента на сигнала.
R&S®FSW-K17 измервания на групово забавяне на множество носители
Измерва абсолютното и относителното групово забавяне с висока точност в рамките на милисекунди.
Не пропускайте нищо с опцията за спектрален анализ в реално време
Опциите на R&S®FSW в реално време позволяват на потребителите надеждно да откриват изключително кратки спорадични смущения в диапазона на наносекунди дори в непосредствена близост до мощни носители – в честотна лента до 800 MHz. Анализът на спектъра в реално време позволява на потребителите да анализират съществуващи алгоритми за прескачане на честотата и да създават алтернативни, за да предотвратят сблъсъци между сигнали с различни стандарти, работещи в една и съща честотна лента.
Спектър в реално време на ISM обхвата при 2,4 GHz
Анализира и предотвратява сблъсъци между сигнали от различни стандарти, работещи в една и съща честотна лента (напр. WLAN и Bluetooth®).
Анализ на цифров сигнал
Опцията за векторен анализ на сигнала R&S®FSW-K70 позволява на потребителите гъвкаво да анализират цифрово модулирани единични носители до битово ниво. Ясно структурираната оперативна концепция опростява измерванията въпреки широкия набор от инструменти за анализ. R&S®FSW-K70M позволява анализ на сигнали с две различни модулационни схеми, като DVB-S2X сигнали. Разширението R&S®FSW-K70P измерва грешката в необработените битове скорост (BER) на PRBS данни до PRBS23.
Анализ на 1024QAM модулиран сигнал
Констелационна диаграма, таблица с резултати, таблица със символи и EVM разпределение.
