Можете да бъдете сигурни, че купувате трипътни диодни сензори за мощност R&S NRP67SN-V от нашата фабрика. Сензорите за мощност на R&S®NRPxxS/SN използват три отделни диодни пътя, всеки от които работи в оптималния диапазон на детектора. В резултат на това средната мощност може да се определи с висока точност, независимо от вида на модулацията.
| Модели | R&S®NRP67SN-V |
| Честотен диапазон | 50 MHz - 67 GHz |
| Диапазон на нивата | -70 dBm - +20 dBm |
| LAN интерфейс | √ |
| Тип конектор | 1,85 mm (m) |
Бързи и точни измервания на мощността за CW и модулирани сигнали
100 000 прочитания/s

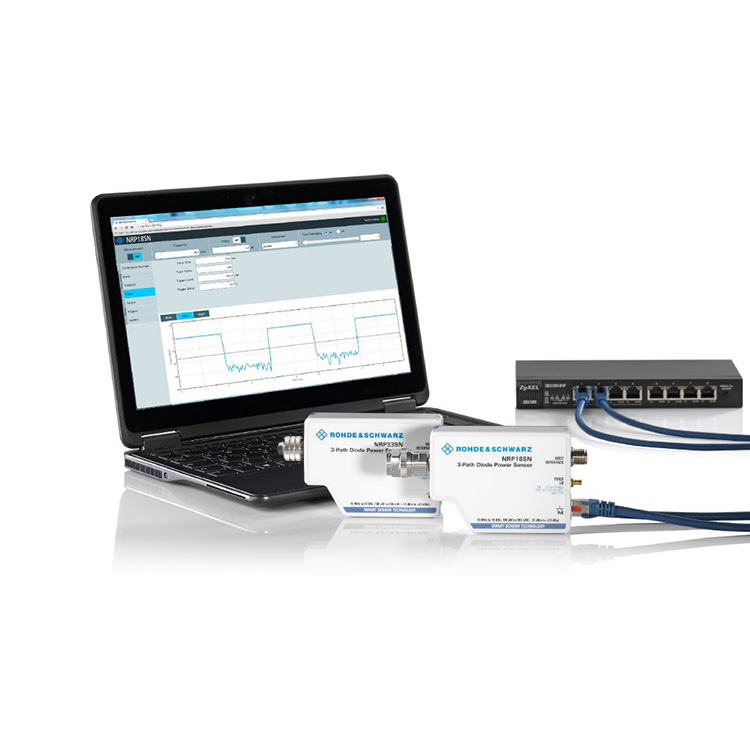

Управление и наблюдение през LAN и USB
Сензори за приложения с висока мощност
Гъвкава работа с базов модул R&S®NRX

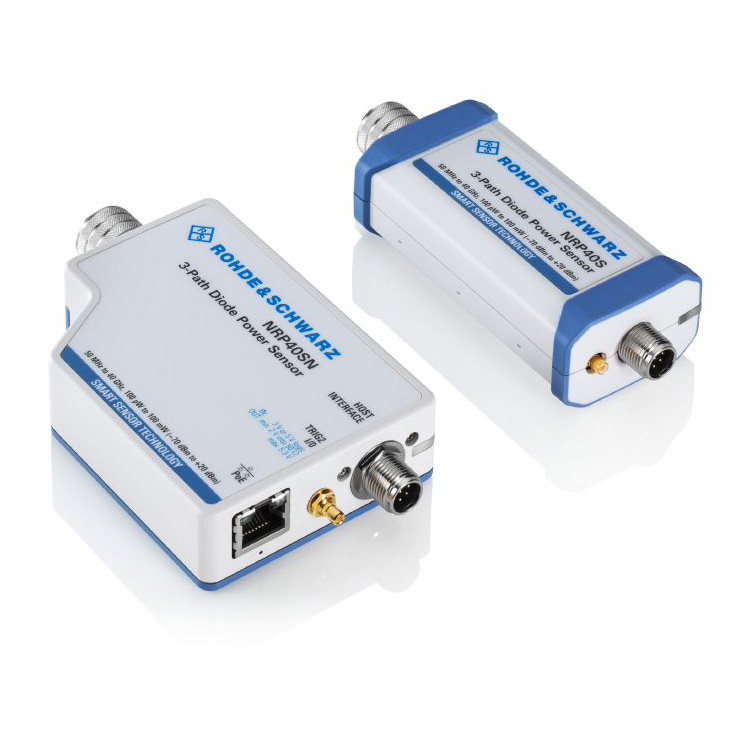

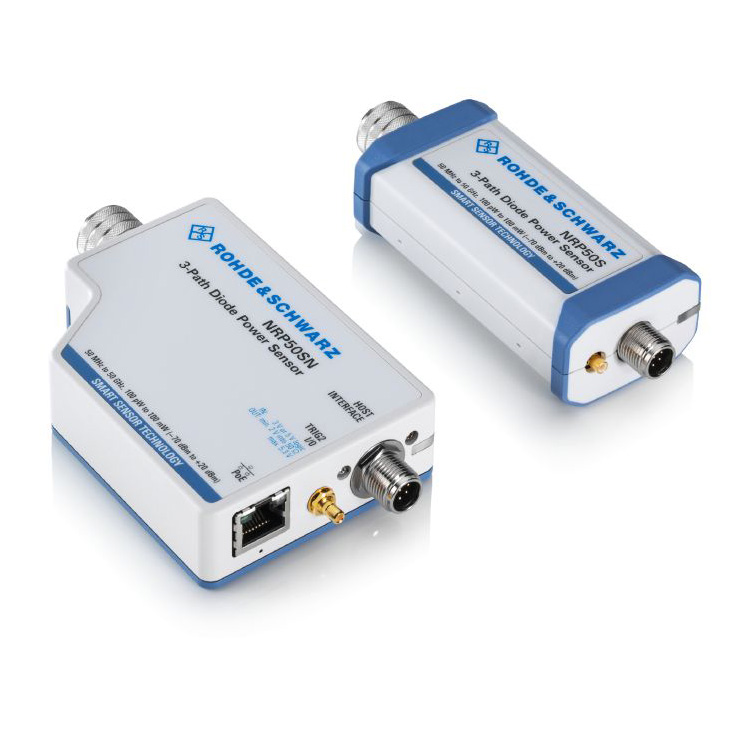

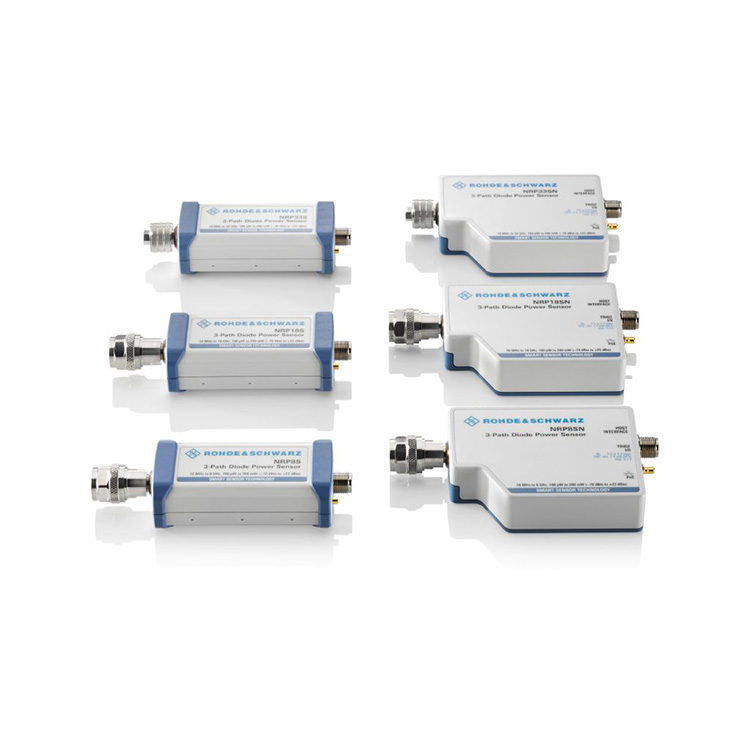

Сензорите за мощност на R&S®NRPxxS/SN използват три отделни диодни пътя, всеки от които работи в оптималния диапазон на детектора. В резултат на това средната мощност може да се определи с висока точност, независимо от вида на модулацията. Резултатите от измерването почти не се влияят от смущаващи сигнали или хармоници. Следователно сензорите за мощност R&S®NRPxxS/SN се държат по начин, подобен на сензорите за термична мощност, но предлагат значително по-висока скорост. Те осигуряват до 93 dB динамичен диапазон с отлична долна граница на измерване от –70 dBm.
Идеално решение за много приложения
Трипътните диодни сензори за мощност са подходящи за многобройни приложения, тъй като поддържат непрекъсната средна стойност, средна стойност на пакета, средна стойност на времевия слот, средна стойност на гейт и проследяване. Отличаващи се с изключителна производителност и безпрецедентна скорост и точност на измерване, сензорите могат да се използват за извършване на прецизни измервания на средна мощност на безжични сигнали като GSM и 3GPP, както и на сигнали с по-висока честотна лента като LTE, LTE-Advanced или 5G.
Подобрена концепция за thre-path
Сензорите за мощност на R&S®NRPxxS(N) използват три отделни диодни пътя, всеки от които работи в оптималния диапазон на детектора. Средната мощност може да се определи с висока точност, независимо от вида на модулацията. Резултатите от измерването почти не се влияят от смущаващи сигнали или хармоници. Следователно сензорите за мощност на R&S®NRPxxS(N) се държат подобно на сензорите за термична мощност, но предлагат значително по-висока скорост и до 93 dB динамичен диапазон.
Дори при ниски нива до -70 dBm
За да се увеличи точността на измерване при ниски нива, е необходимо да се осреднят множество измерени стойности. Докато осредняването намалява компонента на шума, то също така забавя измерването. Следователно сензорите за мощност R&S®NRPxxS(N) са проектирани с изключително нисък шум при измерване.
Сензорите за мощност на R&S®NRPxxS(N) могат да извършват измервания до долна граница от –70 dBm с най-високата скорост и точност, налични в момента на пазара.
Неограничено време за измерване с до 100 000 измервания/s
В режим на бърза непрекъсната средна стойност, сензорите за мощност R&S®NRPxxS(N) могат да извършат до 100 000 задействани измервания/s с минимално време за повторение на задействане от 100 µs, без да губят нито едно измерване. Тази скорост на измерване се постига чрез използване на буфериран режим. В буфериран режим всички измерени данни се събират вътре в сензора и се предават в един блок към хоста на сензора. Сензорите R&S®NRPxxS(N) изпълняват новия бърз режим без ограничение във времето!

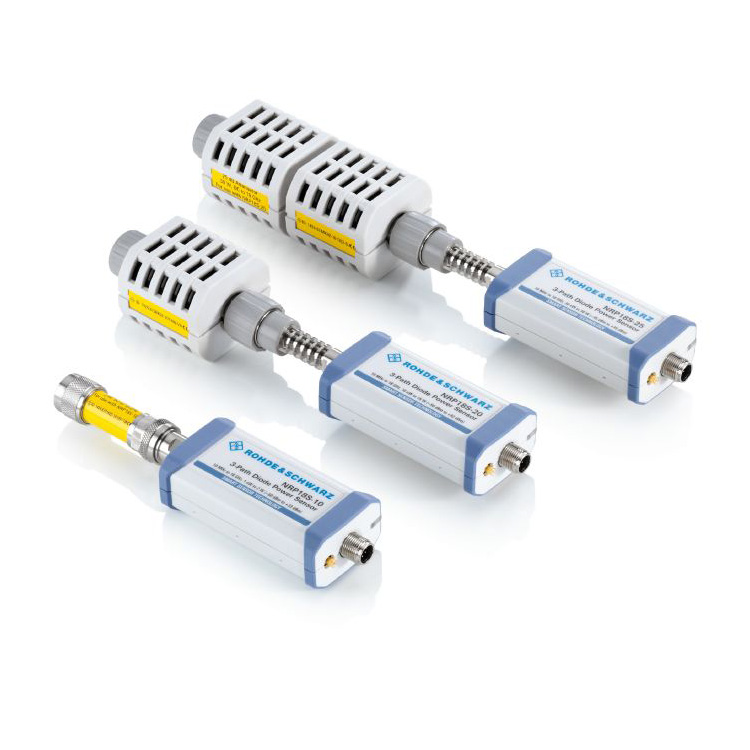

Извършвайте измервания на мощност до 30 W
R&S®NRP18S-10, R&S®NRP18S-20 и R&S®NRP18S-25 високомощни трипътни диодни сензори за мощност се състоят от R&S®NRP18S и 10/20/25 dB възходящ атенюатор. Те могат да извършват измервания на мощност до 2 W, 15 W и 30 W. Когато се използват с атенюатора, грешките при несъответствие между сензора и атенюатора се коригират автоматично. S-параметрите за атенюатора се определят и съхраняват в сензора по време на производството.

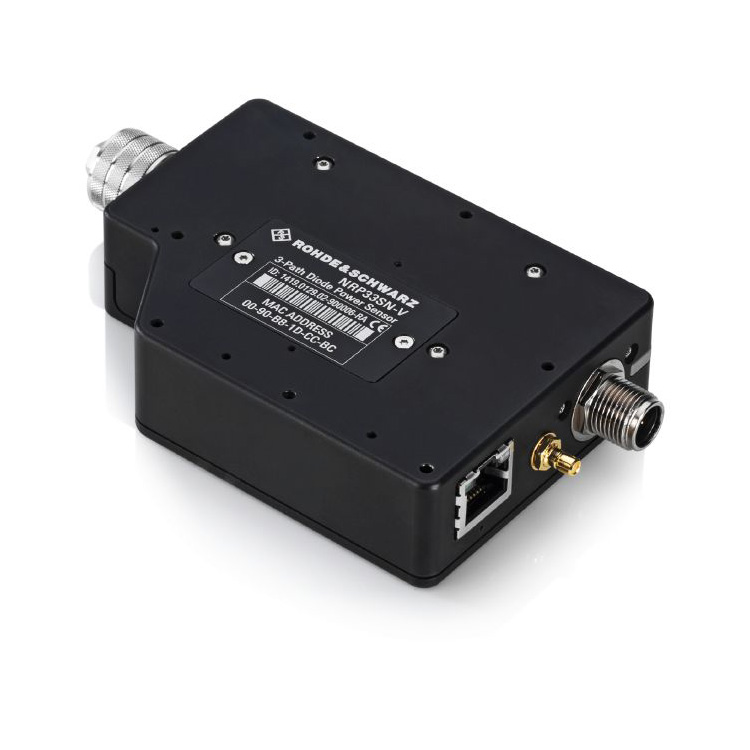

Специално проектиран за използване в термовакуумни (TVAC) камери
R&S®NRPxxSN-V TVAC-съвместим сензор за мощност е проектиран за сателитни комуникационни приложения в честотен диапазон до 67 GHz. Всички компоненти се изпичат във вакуумна камера по време на производствения процес, така че отделянето на газове е сведено до минимум. Благодарение на тяхната LAN способност, сензорите за мощност могат лесно да се управляват и наблюдават извън камерата, докато вентилационните отвори в корпуса осигуряват изравняване на налягането.
